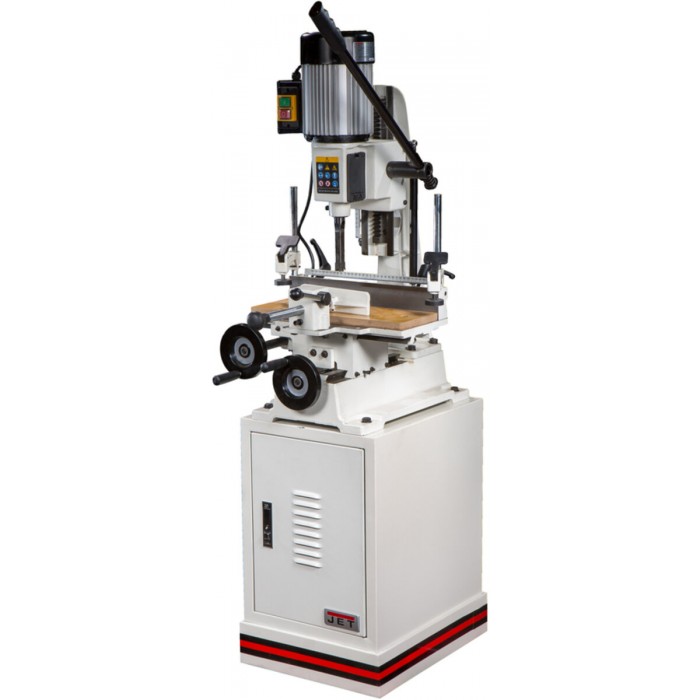

Довбально-пазувальний верстат по дереву JET JFM-6 : 230В, 1,1/0,75кВт, різець Ø≤16/l= 16/19мм, (2 М)

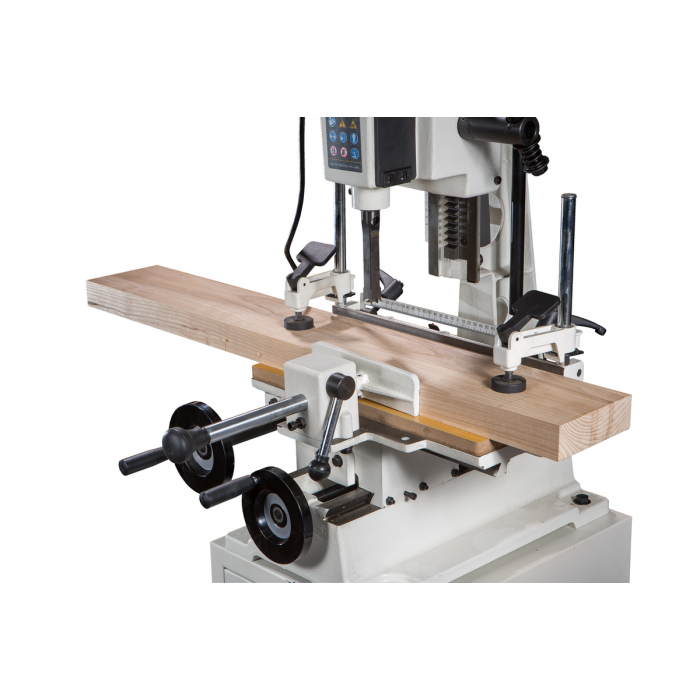

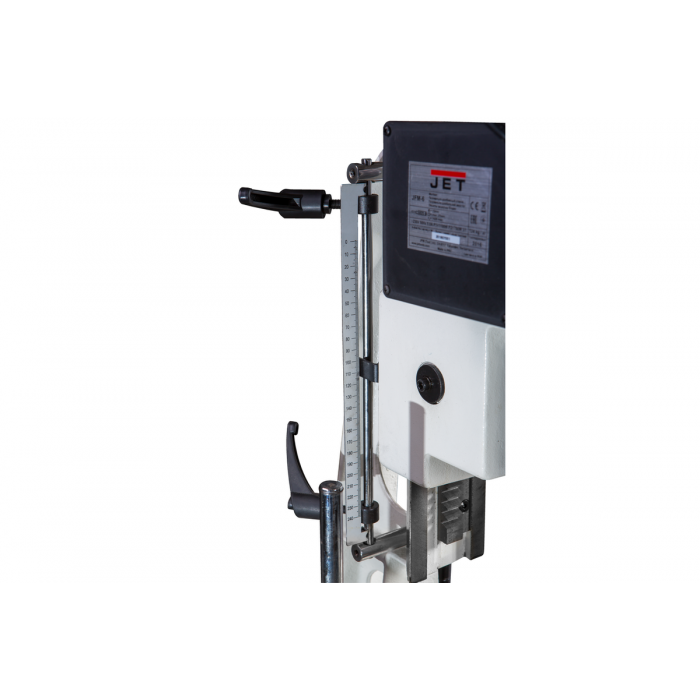

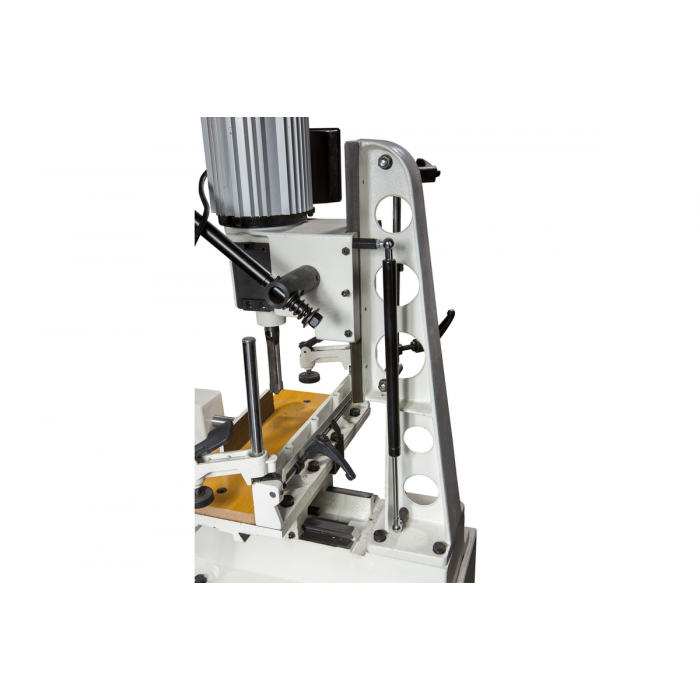

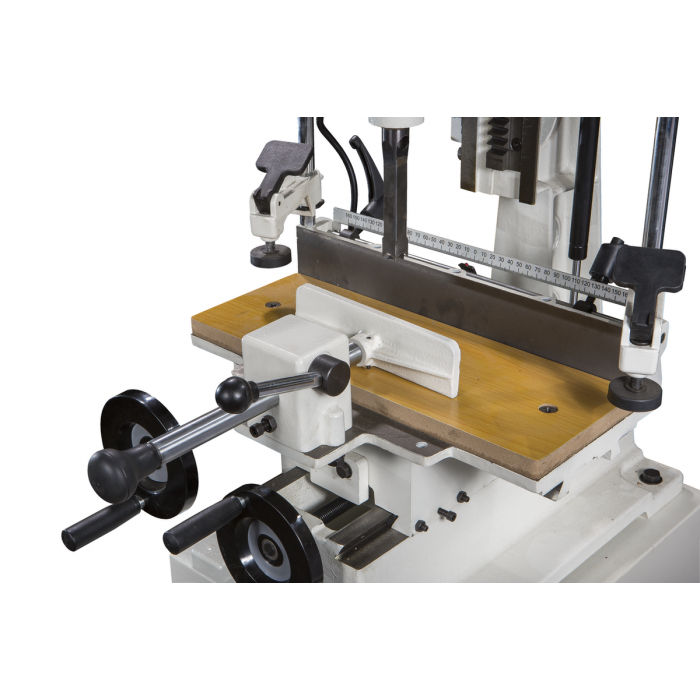

ХАРАКТЕРИСТИКИ Напруга, В 230 Споживана (вихідна) потужність, кВт 1,1 (0,75) Частота обертання шпинделя на марному ходу, об / хв 1420 Максимальний діаметр затиску свердлильного патрона 16 мм Максимальний розмір різця (тверді / м'які породи) 16/19 мм Хід різця 220 мм Максимальна висота заготованки від столу, мм 320 Хід столу по осях (поздовжній / поперечній) 175/150 мм Розміри упору заготованки (ДхВ) 70х400 мм Максимальна відстань від упору до центру різця 140 мм Довжина, мм 850 Ширина, мм 700 Висота, мм 1 720 Маса, кг 85 Довжина в упакуванні, см 56 Ширина в упакуванні, см 48 Висота в упакуванні, см 82 Маса в упакуванні, кг 96 ОСОБЛИВОСТІ: Рейковий механізм подачі з газовим упором Механізм швидкого регулювання висоти важеля подачі різця Регульований упор глибини фрезерування Поздовжній упор заготованки Горизонтальний притиск (упор) заготовки з ексцентриковою фіксацією Два вертикальних ексцентрикових притиски заготовки Регульований торцевий упор заготованки Координатний робочий стіл з маховиками подачі по осях Регульовані обмежувачі ходу по осях Робочий стіл з чавунного лиття з дерев'яною накладкою JFM-6 добре оснащений, зручний і точний в роботі довбально-пазувальний верстат для аматорського застосування. Основа, колона, робочий стіл, упори і притиски заготованки виконані з масивних чавунних виливків, що забезпечує високу точність і відсутність вібрацій при роботі. У комплект поставки входить металева тумба-основа з відсіком для зберігання інструментів. Передбачено кілька варіантів фіксації заготованки, що дозволяє вибрати найбільш зручний спосіб роботи. Перш за все, деталь можна вручну притискати до основного упору, жорстко закріпленому на столі паралельно поздовжній осі подачі. Для підпору з іншого боку є паралельний йому рухливий упор з ексцентриковим стопором обраного положення. З двох сторін столу на вертикальних штангах змонтовані два однакових вертикальних притиски. Їх можна повертати на осі і зрушувати вгору або вниз, відтиснувши пластинчастий стопор (як на трубних струбцинах); притиск відбувається ексцентриковим механізмом. Нарешті, для поздовжнього позиціонування заготованок є торцевий упор з декількома ступенями свободи для установки в різних площинах. Стіл можна подавати за двома горизонтальними осями за допомогою обертових маховиків. Є регульовані обмежувачі ходу. Вертикальна подача проводиться важелем і теж має обмежувачі, які легко виставити, користуючись передбаченою шкалою. Положення самого важеля можна змінювати в залежності від висоти заготованки або різця. Ця операція проводиться без допоміжного інструменту: досить відвести важіль в сторону для розблокування зубчастої муфти і переставити його. Продумана, якісно виготовлена конструкція цього верстата дозволить виконувати пази під прямим кутом до поверхні заготованки з професійною точністю, швидко і з мінімальними витратами зусиль на попередння налаштування.
