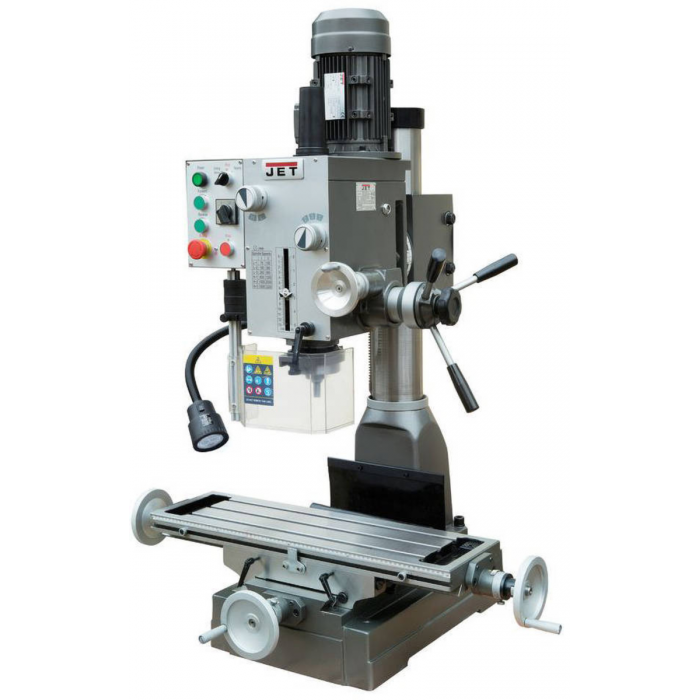

Фрезерно-свердлильний станок JETJMD-40 редукторний

ХАРАКТЕРИСТИКИ Напруга, В 400 Максимальний діаметр свердління чавун, мм 40 Максимальний діаметр свердління сталь, мм 32 Максимальний діаметр торцевої фрези, мм 76 Максимальний діаметр кінцевої фрези, мм 32 Розмір столу по осі X та Y, мм 730x210 Ширина Т-подібного паза столу, мм 14 Діапазон нахилу голови, град. ±90˚ Діапазон повороту голови, град. 360° Конус шпинделя MT3 Відстань від шпинделя до столу, мм 410 Хід пінолі шпинделя, мм 120 Потужність двигуна, кВт 1,1/1,5 Частота обертання шпинделя, об/хв I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200 Країна виробник Китай маса, кг 285 Довжина в упаковці, см 109 Ширина в упаковці, см 78,5 Висота в упаковці, см 112 Маса в упаковці, кг 285 Свердлильно-фрезерний верстат JMD-40 є універсальним типом верстатного обладнання, що випускається компанією JET. Модель розрахована на виконання повного спектру фрезерних та свердлильних робіт, нарізування різьблення, виконання інших технологічних операцій. Устаткування розроблене для індивідуального використання, придатне для виробничого циклу. Потужний двигун та сама конструкція верстата розраховані на тривалі режими обробки. Верстат має потужну литу станину із сірого чавуну. Масивна стійка доповнює міцність та стійкість усієї конструкції. Особливістю моделі JMD-40 є можливість повороту головки фрезерної навколо колони на 360 0 і повороту вліво/право на 90 0, полегшуючи технологічні маніпуляції в процесі обробки заготовок. Верстат оснащений функцією контролю над глибиною свердління, підвищуючи якість обробки та продуктивність. Свердлильно-фрезерний верстат цієї моделі має конструкцію, розраховану на виконання великого обсягу роботи з обробки заготовок. Верстат оснащений шпинделем з конусом МК-3 із затискною тягою М12. Шпиндель має опору, посилену конічними підшипниками підвищення жорсткості під час обертання, при цьому хід пінолі становить 120 мм. Верстат забезпечує нормальну роботу з різальними інструментами, максимальний діаметр яких становить при свердлінні сталі до 32 мм і чавуну до діаметра 40мм, при фрезеруванні кінцевою фрезою до 32мм і фрезою торцевою до 76 мм. Обладнання дозволяє здійснювати обертання шпинделя в обох напрямках, праворуч і ліворуч. Якість обробки заготовок забезпечується наявністю функції мікроподачі шпинделя. Модель обладнана потужним асинхронним електродвигуном - 1,1/1,5 кВт, що забезпечує частоту обертання шпинделя в 2-х діапазонах 75-1600 об/хв та 150-3200 об/хв. Верстат обладнаний коробкою швидкостей для вибору необхідної частоти обертання, по 6 швидкостей у кожному з двох діапазонів. Функція увімкнення реверсу шпинделя дозволяє здійснювати нарізування різьблення. Верстат має потужний хрестовий стіл із Т-подібними пазами. Робочий стіл оснащений прецизійним механізмом переміщення. Кількість пазів – 3 за ширини 14 мм. Вага верстата 285 кг.
