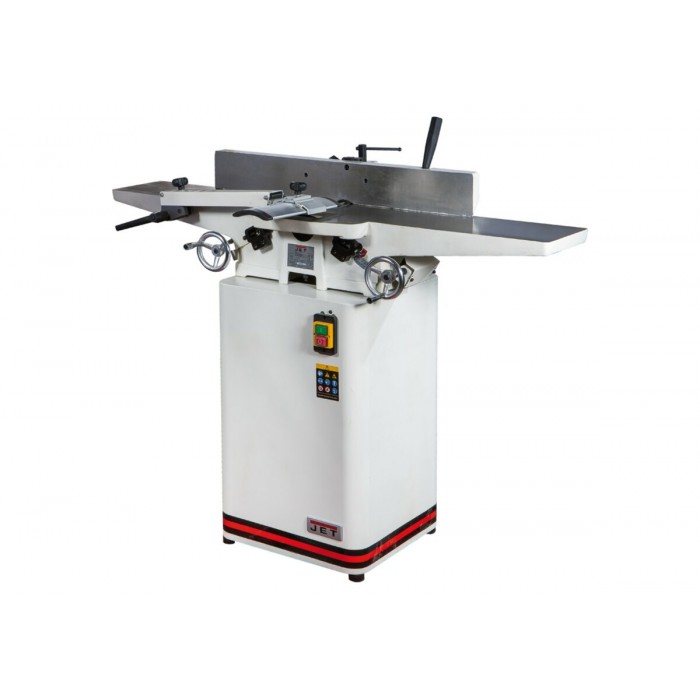

Фугувальний верстат JET JJ-6L-M : 230В, 1.5кВт. вал Ø=61мм, 3 ножі-155х19х3мм, (2 М)

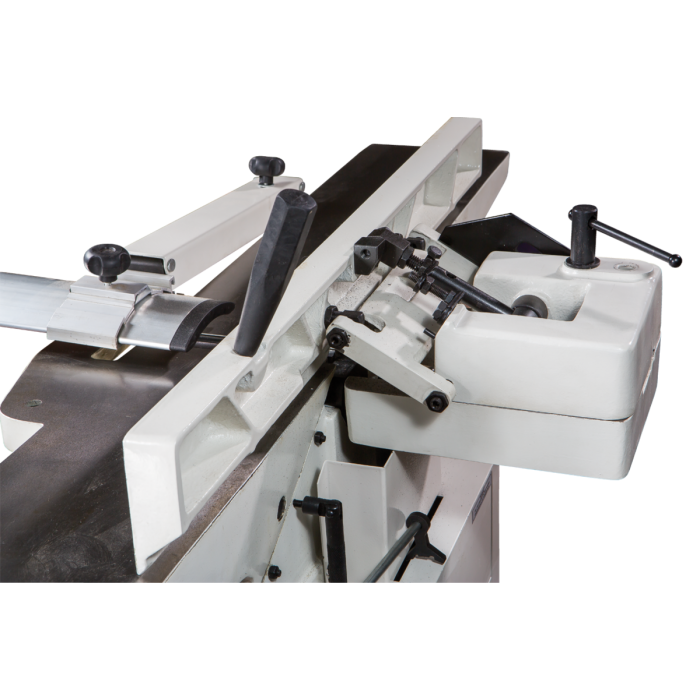

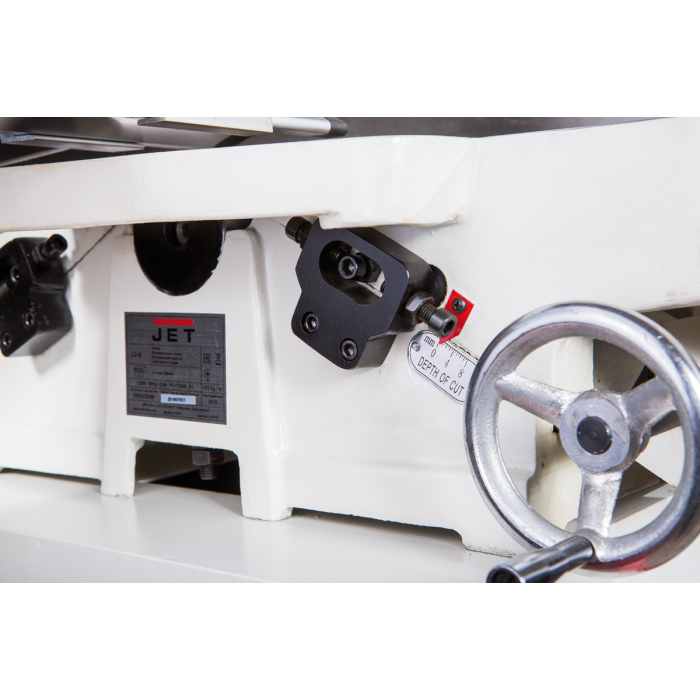

ХАРАКТЕРИСТИКИ Напруга, В 230 Споживча потужність, кВт 1,5 Частота обертання стругального валу 4400 об/хв Діаметр стругального валу 61 мм Розмір ножів (ДхШхТ) 155х19х3,0 мм Кількість ножів 3 Максимальна ширина заготованки, мм 150 Глибина стругання за один прохід 0-3,0 мм Розміри фугувального столу (ДХШ) 1215x182 мм Розміри фугувального упору (ДхВ) 750x114 мм Кут нахилу фугувального упору -45-0-45° Діаметр витяжного штуцера, мм 100 Довжина, мм 1215 Ширина, мм 650 Висота, мм 1050 Маса, кг 103 Довжина в упакуванні, см 124,5 Ширина в упакуванні, см 37,5 Висота в упакуванні, см 30,5 Маса в упакуванні, кг 118 ОСОБЛИВОСТІ: Регулювання глибини стругання Регульований фугувальний упор Регульована огорожа ножового валу Фугувальні столи з чавунного лиття Фугувальний упор із чавунного лиття JJ-6 - фугувальний верстат з довгими чавунними столами, призначений для аматорського застосування. Завдяки тому, що він виконаний за тією ж схемою компонування, що і професійні моделі Jet, він точний і зручний в роботі. Конструктивно він складається із двох частин. У нижній, що виконує роль тумби-підставки, розташовується однофазний асинхронний («індукційний») двигун потужністю трохи більше кіловата і кожух збору стружки зі 100-міліметровим патрубком для підключення до витяжної установки. Верхня частина складається з чавунної основи, де розміщений стругальний вал, а також чавунних робочих столів з відповідним оснащенням, що складається з захисного кожуха і упору заготованки. Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що запускаються в дію ручками-маховиками. Переміщенням (переднього) столу, що подає, регулюють глибину стругання, для чого є відповідна розмітка; приймальний (задній) зміщують лише при налагоджувальних операціях під час обслуговування верстата. Упор заготованки чавунний, з механізмом регулювання нахилу (він можливий в обидва боки). Фіксація вибраного положення виконується різьбовим затискачем. Ножовий вал укомплектований трьома ножами, що допускають повторне заточування. Їх типорозмір такий, як і у професійних фуганків Jet з аналогічною шириною стругання.
