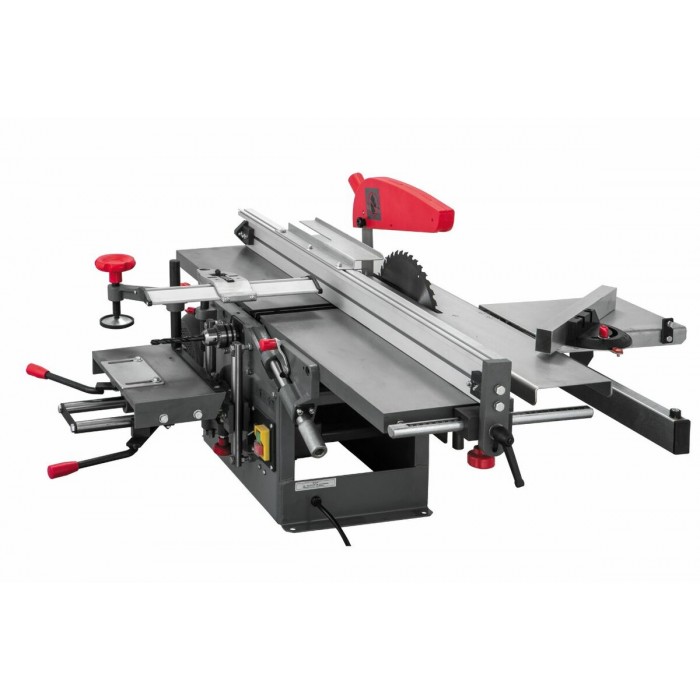

Комбінований верстат по дереву JET JKM-300 : 230 В, 2,1 кВт; пиляння, стругання, свердління

ХАРАКТЕРИСТИКИ Потужність, що споживається, кВт 2,1 Напруга, 230 Хід рухомого столу (каретки), мм 700 Максимальна глибина пропилу, мм 70 Максимальна ширина заготовки при пилянні з паралельним упором 300 мм. Діаметр стругального валу 74 мм. Розмір ножів (ДхШхТ) 210 х 19 х 3,0 мм Кількість ножів 3 Максимальна ширина заготовки, мм 200 Глибина стругання за один прохід 0-3 мм Розміри фугувального упору (ДхВ) 1150 х 80 мм Кут нахилу фугувального упору 0-45 º Розміри робочого столу (ДхШ), мм 960 х 210 Частота обертання пильного диска та стругального валу на холостому ході 4200 об/хв. Діаметр затиску патрона до 13 мм. Величина ходу рухомого столу по осях «X», «Y» та «Z» 100, 110 та 95 мм Довжина, мм 1070 Ширина, мм 1150 Висота, мм 530 Маса, кг 90 Довжина в упаковці, см 113 Ширина в упаковці, см 62,5 Висота в упаковці, см 44 Маса в упаковці, кг 110 ОСОБЛИВОСТІ: Реверс електродвигуна Пиляння: Регулювання глибини пропила під час роботи на бічному столі та з кареткою Робочий стіл із чавунного лиття Регульований паралельний наголос Знімний регульований стіл для випилювання пазів та шипів Рухомий стіл (каретка): Рухомий стіл із сталевого листа Поворотний упор рухомого столу з кутовою розміткою Стругання: Регулювання глибини стругання Регульований фугувальний упор Регульована огорожа ножового валу Фугувальні столи з чавунного лиття Фугувальний упор з алюмінієвого профілю Пазування: Регульований притиск заготовки Важелі подачі по осях «X» та «Y» Регулювання по осі «Z» «барашком, що обертається» Робочий стіл із чавунного лиття Jet JKM-300 - багатофункціональний комбінований верстат, що поєднує компактність, важливу для експлуатації в невеликих аматорських майстернях, з точністю, надійністю та потужністю професійного деревообробного обладнання. Основа конструкції - масивні чавунні столи, решта деталей або виконані з того ж матеріалу, або сталеві, що дає високу жорсткість і роботу без вібрацій. Мотор асинхронний однофазний з реверсом, він має достатній запас потужності і моменту, що крутить, не вимагає обслуговування і не перегрівається під час роботи. Передбачені варіанти переналагодження дозволяють проводити на цьому верстаті різні роботи. Пиляння. Допускається встановлення диска діаметром до 250 мм, що забезпечує глибину розпилювання до 70 мм. Коли потрібно зменшити висоту диска (наприклад, для вибірки паза або запобігання сколам) регулюють положення столу. Він встановлений на двох циліндричних напрямних та фіксується гвинтовими затискачами. Також додається спеціальний компактний стіл, спеціально призначений для пазових робіт, його можна встановити замість основного. Для позиціонування заготовки є регульований паралельний упор із двосторонньою фіксацією; діапазон його переміщень щодо диска 0-300 мм. Крім упору є невеликий рухомий стіл (каретка), обладнаний поворотним упором, що дозволяє робити точні різи під кутом до базової поверхні деталі. Фугування. Столи виконані з чавуну та утворюють поверхню довжиною 960 мм, положення переднього регулюється за допомогою точного та зручного механізму з похилими напрямними та ґвинтовою подачею. Для стругання під кутом використовується той же напрямний профіль, що і для паралельного упору при пилянні, тільки встановлений інакше. Він налаштовується кутом нахилу і переміщається поверхнею столів. Стругальний барабан з трьома ножами, що допускають поправляння. У якості приладдя Jet поставляє змінні леза для цього верстата, виготовлені з різних марок сталі (зі стандартною та покращеною зносостійкістю). Свердління та пазування. У комплектацію верстата входить трикулачковий патрон із оправкою для встановлення в торець стругального валу. При перемиканні реверсу він дозволяє використовувати свердла та інший ріжучий інструмент з правим обертанням та посадковим діаметром до 13 мм включно. Знизу від патрона - невеликий чавунний столик з гвинтовим притиском і регульованим упором. Його положення настроюється по висоті, а переміщення по двох інших осях мають привід від ручок. Для виконання серійних операцій спеціальними муфтами задають обмеження ходу по цих двох осях.
