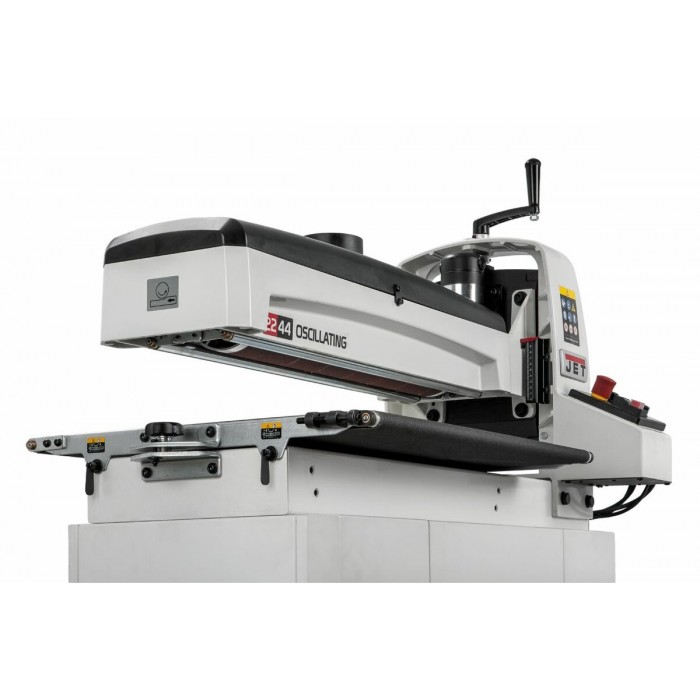

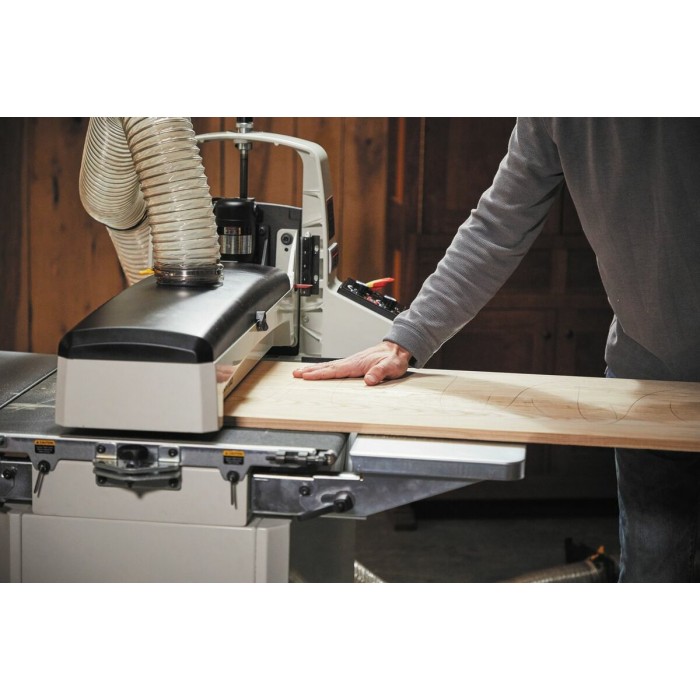

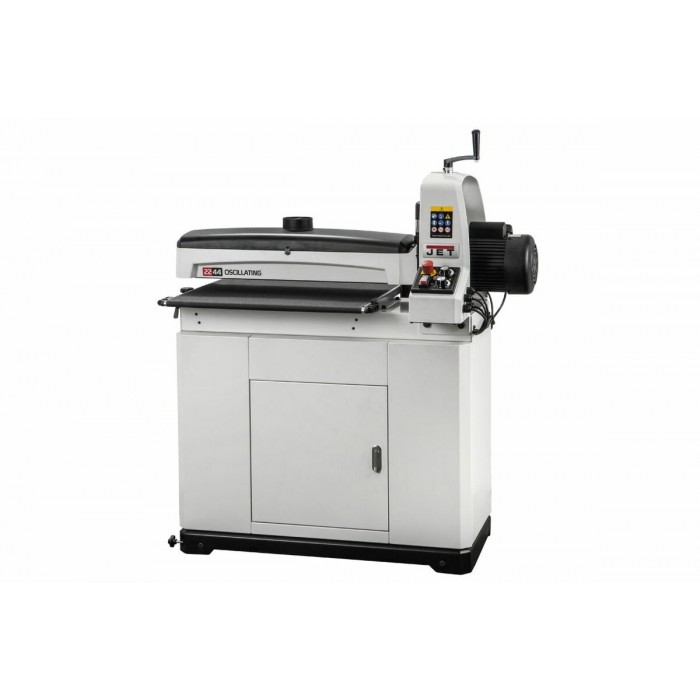

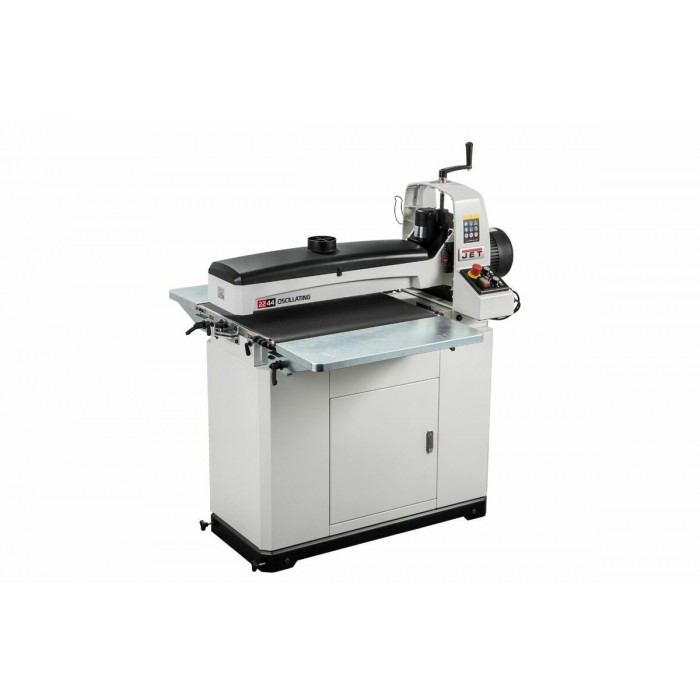

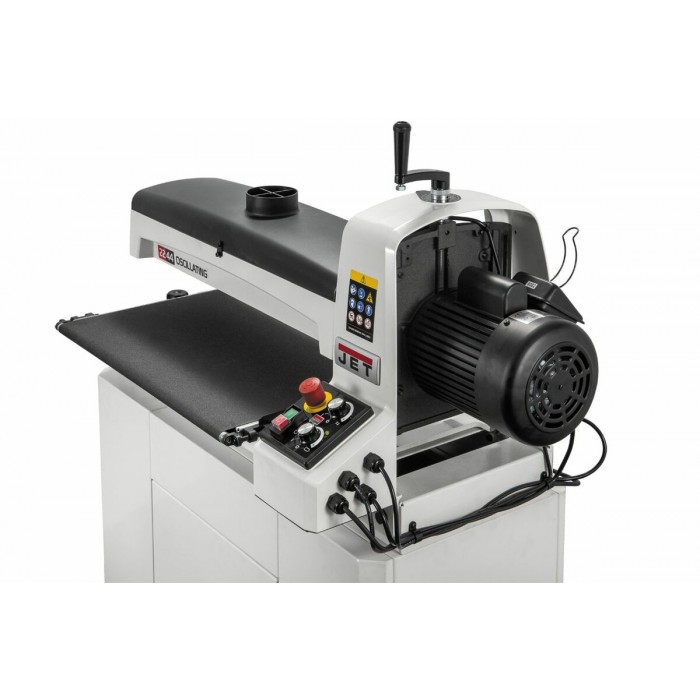

Шліфувальний барабанний верстат JET JWDS-2244OSC-M з осциляцією 230В, 2,3(1,3)кВт, стрічка 75мм (2М)

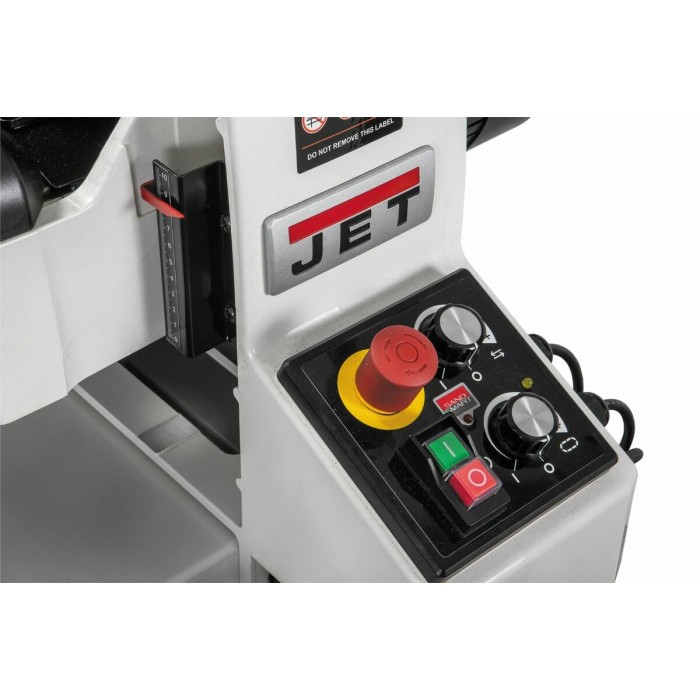

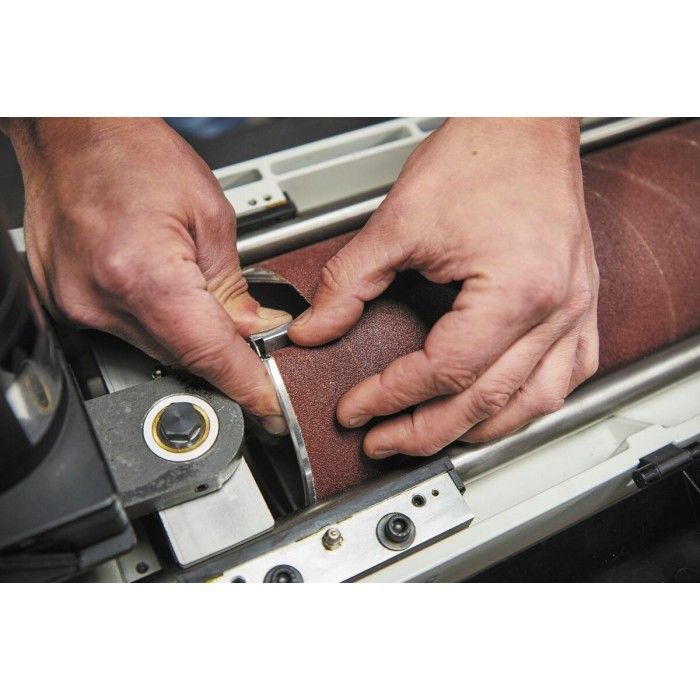

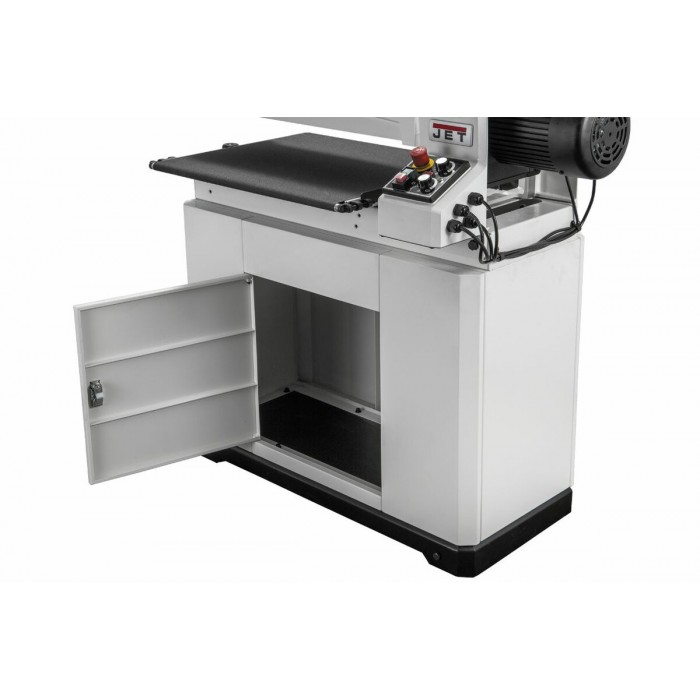

ХАРАКТЕРИСТИКИ Напруга, В 230 Споживана (вихідна) потужність, кВт 2,3 (1,3) Частота обертання барабана, об/хв 1400 Частота коливань барабана 0-120 хід/хв Амплітуда коливань барабана 19 мм Шліфувальний барабан/щітковий вал, мм Ø127х584 мм Ширина шліфувальної стрічки, мм 75 Швидкість подачі, м/хв 0-3 Ширина області шліфування в два проходи, мм 560 (1120) мм Товщина заготовки, мм 0,8-100 Мінімальна довжина заготівлі, мм 60 Діаметр витяжного штуцера, мм 100 Довжина, мм 1200 Ширина, мм 611 Висота, мм 1320 Маса, кг 136 Довжина в упаковці, см 120 Ширина в упаковці, см 100 Висота в упаковці, см 150 Маса в упаковці, кг 174 ОПИС ОСОБЛИВОСТІ: Коливальний рух барабана Консольне розташування барабана Плавне регулювання швидкості подачі Система контролю подачі SandSmart Плавне регулювання частоти коливальних рухів Регулювання висоти положення барабана рукояткою, що обертається Просте (без інструментів) регулювання паралельності транспортера Алюмінієвий шліфувальний барабан Система швидкого фіксування та натягу шліфувальної стрічки Закрита підставка JWDS-2244OSC-M барабанний шліфувальний верстат з осциляцією. Модель виконана в новому дизайнерському стилі та обладнана «розумною» системою керування швидкістю подачі заготівлі SandSmart. Основу конструкції складає чавунний корпус, на якому змонтовано конвеєр автоподачі та консоль зі шліфувальним барабаном. За рахунок такого розміщення ширина заготівлі не обмежена габаритами шліфувального вузла. Висота барабана змінюється за допомогою регулювальної рукоятки, що дозволяє налаштовувати величину просвіту до транспортера від 0,8 до 100 мм. Операція з налаштування паралельності основи та осі барабана здійснюється без використання допоміжних інструментів. Крім основного асинхронного двигуна з вихідною потужністю 1,3 кВт, у консолі встановлено допоміжний колекторний. Він приводить у дію механізм осциляції, що забезпечує поперечні (вздовж осі обертання) коливання барабана з амплітудою дюйма ¾ (приблизно 19 мм) і частотою від нуля до 120 ходів за хвилину. Регулювання проводиться з панелі управління рукояткою, що обертається. В результаті абразив рухається вздовж заготівлі не лінійно, а хвилеподібно. Більш складна траєкторія дозволяє збільшити продуктивність шліфування та продовжити ресурс абразиву, але головне покращити якість обробки заготівль, зокрема виключити появу поздовжніх рисок через дефекти «шкурки», нерівномірне зношування, або налипання смоли. Ще одна особливість верстата – система SandSmart, що керує швидкістю подачі. Вона відстежує величину навантаження на основний двигун і, якщо та підніметься до критичної, знижує швидкість конвеєра. Як тільки складна для шліфування ділянка буде пройдена і навантаження знизиться, контролер збільшить швидкість подачі до заданої оператором. Як і всі барабанні шліфувальники Jet, цей обладнаний системою, що полегшує заміну абразивного матеріалу. По-перше, сам барабан виконаний легкознімним. По-друге, оптимальний натяг намотаної на нього стрічки задається автоматично за допомогою спеціального пружинного механізму; він також компенсує розтягування матеріалу при зносі.
