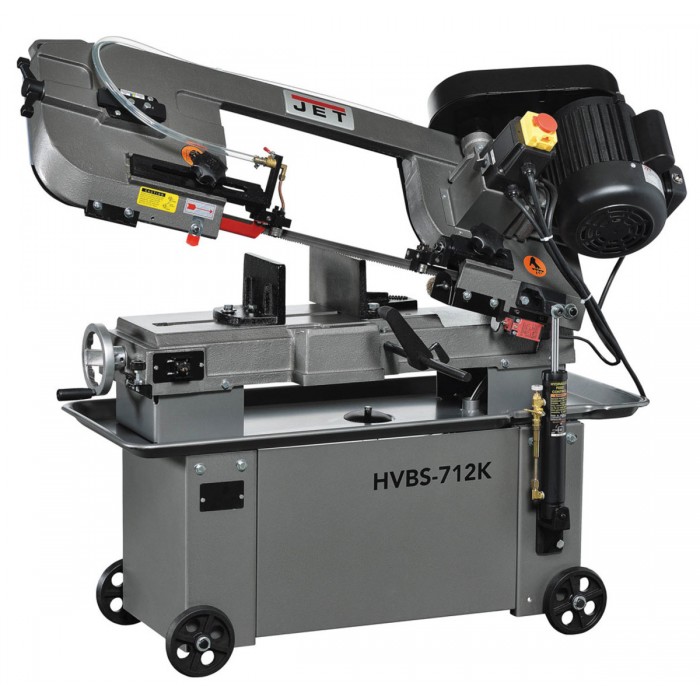

Стрічкопильний верстат по металу JET HVBS-712K: 400V 0,95/0,55кВт, Полотно- 4-20х2362, обр-110-175мм

Характеристики Стрічковопильний верстат JET HVBS-712K Напруга, В 400 Макс. Ø обробки при 90° Ø175 мм Потужність двигуна, кВт 0,75 Зона обробки при 90° Ø175, □180х180 мм, □160x300 мм Зона обробки при + 45° праворуч Ø110, □180х110мм Розміри стрічкового полотна 20 х 0,9 х 2362 мм Швидкість руху полотна, м/хв 20, 32, 45, 72 Діапазон повороту губок лещат 0º-45º Діаметр шківів, мм 300 мм Висота робочого столу, мм 585 Об'єм бака СОЖ, л 8 Потужність двигуна СОЖ 0,1 кВт Різання під кутом 0°/+45° Ширина стрічкового полотна, мм 20 Довжина, мм 1260 Ширина, мм 520 Висота, мм 970 Маса, кг 145 Довжина в упаковці, см 129,54 Ширина в упаковці, см 55 Висота в упаковці, см 106,68 Маса в упаковці, кг 156 верстат американського типу; можливість працювати у вертикальному положенні; трифазне електроживлення 400 В; наявність системи гідророзвантаження; зміна швидкостей руху полотна – ремінна передача; система подачі СОЖ. Стрічковопильний верстат HVBS-712K є представником лінійки моделей американського типу. Верстат використовується для роботи на виробництві, для роботи у промислових умовах. Конструкція стрічковопильного верстата дозволяє здійснювати розпил круглих металевих заготівль під прямим кутом, максимальний діаметр яких становить 175 мм, під кутом в 45 0-110 мм. Зміна позиції заготівль для визначення кута розпилу здійснюється шляхом перевстановлення губок механічних лещат у необхідне положення. Кут розпилу визначається відповідно до поділів шкали. Тяжка лита консоль обладнана механізмом гідророзвантаження, за допомогою якого зменшується навантаження на оператора при піднятті та опусканні пиляльної рами. Сила притиску консолі та швидкість подачі рами регулюється за допомогою гідроциліндра. Модель HVBS-712K дозволяє здійснювати розпилювання заготівль у вертикальному положенні. Ремінна передача дозволяє здійснювати зміну швидкості руху стрічкового полотна. Верстат може виконувати розпилювання заготівль у трьох режимах швидкості руху полотна 25,32,45 і 72 м/хв. Увімкнення двигуна здійснюється через блок керування. Конструкція верстата передбачає встановлення автоматичного вимикача після розпилювання. Модель HVBS-712K має напрямні, що пересуваються по консолі. За допомогою напрямних можна встановити оптимальну величину проходу пилки, підвищуючи якість розпилу та збільшуючи термін експлуатації стрічкового полотна. Напрямні оснащені 5 підшипниками, що регулюють позиціонування стрічкової пилки щодо оброблюваної заготівлі, забезпечуючи точність розпилу. На нижній частині пиляльної рами встановлено диск очищення полотна від стружки. Верстат обладнаний системою подачі СОЖ, безпосередньо, до зони різання. Натяг стрічкового полотна регулюється вручну.
