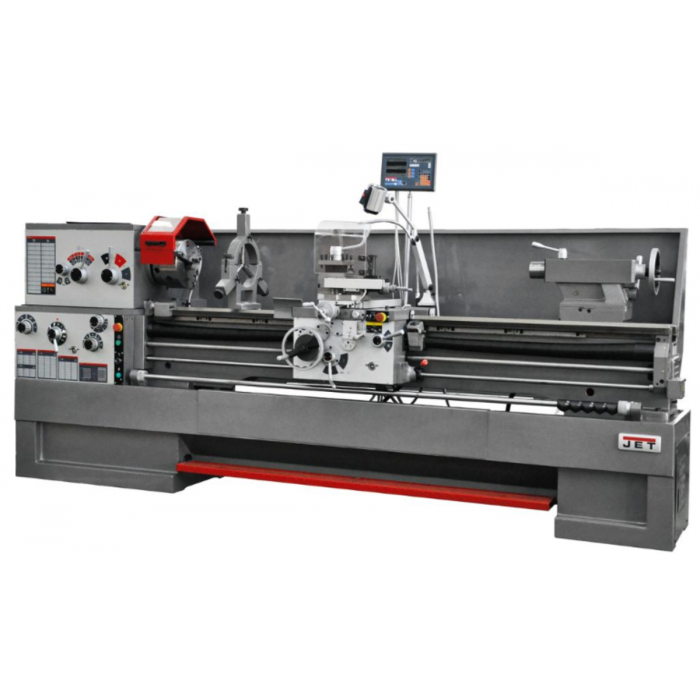

Токарно-гвинторізний станок JET GH-1840 ZX DRO+TLSC+TPG 400V

ХАРАКТЕРИСТИКИ Напруга, В 400 Діаметр обточування над станиною, мм 460 Діаметр обточування над знімним містком, gap, мм 698 Довжина знімного містка, мм 310 Діаметр обточування над поперечним супортом, мм 280 Відстань між центрами, мм 1015 Частота обертання шпинделя, об/хв 25 - 1800 Кількість швидкостей шпинделя, шт 12 Конус шпинделя МК-7 Приєднання шпинделя D1-8 (DIN 55029) Діаметр прохідного отвору шпинделя, мм 80 Діапазон поздовжньої подачі, мм/про 0,04-2,5 Кількість поздовжніх подач, шт 46 Діапазон поперечної подачі, мм/про 0,02-1,25 Кількість поперечних подач, шт 36 Діапазон метричного різьблення, мм 0,5 - 20 Кількість метричних різьблень, шт 24 Дюймове різьблення, TPI 1-5/8 - 72 Кількість дюймових різьблень, шт 61 Модульне різьблення, MP 0,25 - 10 Кількість модульних різьблень, шт 20 Діапазон питної різьблення, DP 3-1/4 - 96 Кількість харчових різьблень, шт 45 Макс. розмір різця, мм 25 x 25 Хід поперечного супорта, мм 228 Хід верхнього супорта, мм 130 Піноль задньої бабки МК-5 Хід пінолі задньої бабки, мм 125 Діаметр пінолі, мм 75 Діапазон нерухомого люнета, мм 12 - 178 Діапазон рухомого люнета, мм 15 - 90 Відстань між напрямними, мм 340 Потужність двигуна, кВт 5,6 Потужність насосу СОЖ, кВт 0,09 Об'єм бака СОЖ, л 18 Довжина, мм 2462 Ширина, мм 1016 Висота, мм 1241 Маса, кг 2267 Довжина в упаковці, см 248 Ширина в упаковці, см 113 Висота в упаковці, см 168 Маса в упаковці, кг 2560 Багатофункціональний верстат GH-1840 ZX DRO компанії JET розрахований на експлуатацію промисловими підприємствами, великими майстернями - там, де потрібна особлива якість та швидкість обробки. Потужний асинхронний двигун на 5,6 кВт здатний забезпечувати працездатність верстата протягом усього робочого дня, при цьому биття шпинделя вбирається у 9 мікрон, а клас точності обробки - 0,01 мм. На верстаті можна обточувати деталі діаметром до 460 мм над станиною, до 698 мм зі знятим містком gap (довжина містка 310 мм) та до 280 мм над супортом. Відстань між центрами – 1015 мм. GH-1840 ZX DRO поставляється з пристроєм УЦІ, що дозволяє прискорити робочий процес та знизити ймовірність шлюбу. Верстат встановлюється на масивну станину з особливого чавуну, її напрямні гартуються струмами високої частоти, шліфуються і покриваються спеціальним складом для мінімізації тертя. GH-1840 ZX DRO має 122 режими поздовжніх та поперечних подач в автоматичному режимі, що дозволяє нарізати всі відомі типи різьблення. Оберти шпинделя можна вибирати з 12 встановлених режимів. Предбачено автоматичну систему подачі мастила поздовжнього супорта, задня бабка регулюється в поперечному напрямку, що дає можливість обточування конічних заготовок. Верстат поставляється у максимальній комплектації. До неї входять система подачі СОЖ, УЦІ, люнети, планшайба, додатковий 4-х кулачковий патрон, перехідна втулка, центри, що обертається і не обертається, опори для виставки верстата, набір фірмового інструменту та лампа освітлення).
