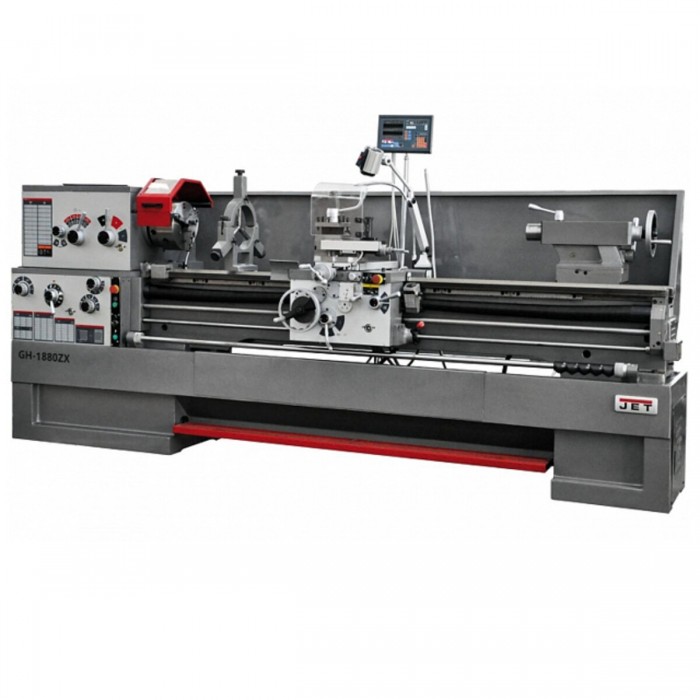

Токарно-гвинторізний станок JET GH-1880 ZX DRO+RFS+TLSC+TPG 400V

Токарно-гвинторізний станок JET GH-1880 ZX ХАРАКТЕРИСТИКИ Напруга, 400 Діаметр обточування над станиною, мм 460 Діаметр обточування над знімним містком, gap, мм 690 Довжина знімного містка, мм 310 Діаметр обточування над поперечним супортом, мм 280 Відстань між центрами, мм 2000 Частота обертання шпинделя, об/хв 25 - 1800 Кількість швидкостей шпинделя 12 Конус шпинделя МК-7 Приєднання шпинделя D1-8 (DIN 55029) Діаметр прохідного отвору шпинделя, мм 80 Діапазон поздовжньої подачі, мм/про 0,06-1,7 Кількість поздовжніх подач 46 Діапазон поперечної подачі, мм/про 0,03-0,85 Кількість поперечних подач 36 Діапазон метричного різьблення, мм 0,5 - 20 Кількість метричних різьблень 24 Дюймове різьблення, TPI 1'5/8 - 72 Кількість дюймових різьблень 61 Модульна різьба, MP 0,25 – 10 Кількість модульних різьблень 20 Діапазон різьби, DP 3-1/4 - 96 Кількість харчових різьблень 45 Крок ходового гвинта, мм 6 Макс. 25 x 25 Хід поперечного супорта, мм 300 Хід верхнього супорта, мм 130 Прискорене переміщення поздовжнього супорта, м/хв 5 Прискорене переміщення поперечного супорта, м/хв ні Піноль задньої бабки МК-5 Хід пінолі задньої бабки, мм 150 Діаметр пінолі, мм 75 Діапазон нерухомого люнета, мм 20-200 Діапазон рухомого люнета, мм 12 - 90 Об'єм бака СОЖ, л 15 Ширина станина, мм 335 Потужність двигуна, кВт 5,5 Потужність насоса СОЖ, кВт 0,09 Країна виробника Китай Довжина, мм 3320 Ширина, мм 1050 Висота, мм 1370 Маса, кг 2988 Довжина в упаковці, см 350 Ширина в упаковці, см 113 Висота в упаковці, см 168 Маса в упаковці, кг 3420 КОМПЛЕКТАЦІЯ 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками 4-х кулачкова планшайба Ø300 мм Планшайба Ø400 мм 4-х позиційний різцетримач із фіксатором Упорний центр МК-5, що обертається. Упорний центр МК-5, що не обертається. Перехідна втулка МК-7/МК-5 Рухливий та нерухомий люнети Прискорене переміщення поздовжнього супорта Піддон для збору стружки Задня захисна стінка Захисний екран патрона з кінцевим вимикачем Захист різцетримача Захист ходового гвинта Ніжне гальмо шпинделя з кінцевим вимикачем УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак Система підведення СОЖ Галогенна лампа місцевого освітлення Покажчик різьблення Ключ для 3-х кулачкового патрона Ключ різцетримача Вал керування з регульованими кулачками (відключення поздовжньої подачі) Кінцевий упор поздовжнього переміщення Скринька з інструментом Посібник з експлуатації Комплект віброопор Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606) Масивна станина верстата із сірого чавуну Загартовані та відшліфовані напрямні станини Наявність знімного містка для збільшення діапазону оброблюваних деталей Коробка передач дозволяє нарізати різьблення без заміни шестерень Механізм приводу шпинделя постійно працює у масляній ванні. Поштовховий режим роботи шпинделя Загартовані та відшліфовані шестерні в передній бабці та в коробці передач Регулювання зазорів напрямних за допомогою клинових планок Централізована система подачі мастила поздовжнього супорта Задня бабка, що регулюється в поперечному напрямку, для обточування конусів П'ятипозиційний вал з кулачками Прискорене поздовжнє переміщення супорту (RFS) Сучасний аналог 1К62 Токарно-гвинторізний верстат GH-1880 ZX DRO RFS промислового класу випускається компанією JET вже достатньо часу, тому фахівці в багатьох країнах світу вже встигли оцінити всі його переваги. Верстат розрахований на обточування заготовок діаметром до 460 мм над станиною, до 698 мм при знятому містку gap (з обмеженням по довжині 310 мм) та до 280 мм над поперечним супортом. Відстань між центрами цієї моделі збільшено до 2032 мм, передбачено прискорене поздовжнє переміщення супорта. Верстат випускається у суворій відповідності до протоколу DIN 8606, що забезпечує дотримання всіх норм та допусків на всіх етапах складання, а також гарантує сервісне обслуговування у всіх країнах Митного союзу. GH-1880 ZX DRO RFS встановлений на масивну станину з особливо міцного чавуну, її напрямні проходять загартування за фірмовою технологією виробника та шліфуються. Верстат поставляється з пристроєм УЦІ, що полегшує та прискорює роботу оператора, знижує можливість появи шлюбу. Коробка передач верстата, а також автоматична подача поздовжнього та поперечного супорта дозволяють нарізати всі основні типи різьблення, зміни шестерень для цієї операції не потрібно. Передбачено поштовховий запуск двигуна для полегшення зміни режимів роботи. Механізм шпинделя верстата занурений у масляну ванну, це збільшує ресурс виробу в цілому, знижує рівень шуму та вирішує проблему охолодження. Верстат поставляється з централізованою системою змащення поздовжнього шпинделя, задня бабка, що регулюється, дозволяє обробляти конічні заготовки.
