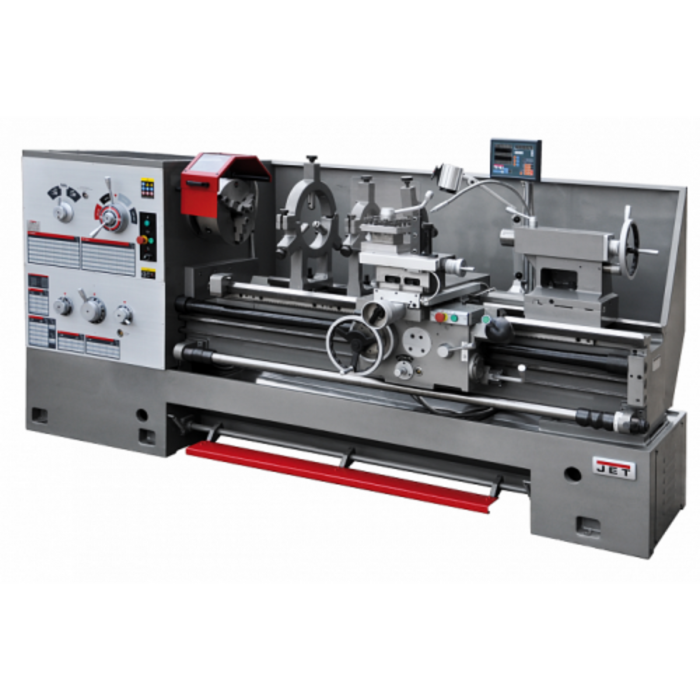

Токарно-гвинторізний станок JET GH-2640 ZH DRO (A-3)

Токарно-гвинторізний станок JET GH-2640 ZH Конус шпинделя Ø113 1 20 Робочі параметри Конус пінолі задньої бабки MK5 Діапазон метричних різьблень, мм 1–14 Діапазон різьб, DP 56 – 4 Напруга, 400 Довжина, мм 2500 Поперечний хід задньої бабки, мм ±15 Макс. розмір інструменту, мм 32x32 Ширина, мм 1270 Дюймове різьблення, TPI 28 – 2 Потужність головного двигуна, кВт 7,5 (10 л.с.) S1 Крок ходового гвинта, мм 12 Висота, мм 1460 Кабель підключення (H07RN-F) 4x4мм² Відстань між центрами, мм 1000 Маса, кг 2750 Зовнішній запобіжник, А 25 Відстань між напрямними, мм 405 Кількість поздовжніх подач 65 Довжина в упаковці, см 280 Об'єм бака СОЖ, л 15 Прискорене переміщення поздовжнього супорта, м/хв 4,5 Ширина в упаковці, см 147 Хід поперечного супорта, мм 370 Прискорене переміщення поперечного супорта, м/хв 2 Кількість поперечних подач 65 Висота в упаковці, см 176 Хід верхнього супорта, мм 145 Діаметр обробки над станиною, мм 660 Маса в упаковці, кг 2870 Діаметр обробки над знімним містком, мм 870 Кількість метричних різьблень 22 Діаметр обробки над супортом, мм 420 Кількість швидкостей шпинделя 12 Довжина знімного містка, мм 200 Діаметр нерухомого люнета, мм 20–125/100–240 Кількість дюймових різьблень 30 Модульна різьба, MP 0,5 – 7 Приєднання шпинделя (затискний ексцентрик) DIN 55029 D1-8 Діаметр рухомого люнета, мм 20–100 Частота обертання шпинделя, об/хв 36-1600 Кількість модульних різьблень 18 Отвір шпинделя, мм Ø105 Хід пінолі задньої бабки, мм 150 Кількість харчових різьблень 24 Діапазон поздовжніх подач, мм/про 0,063-2,52 Номінальний струм, А 18 Потужність насоса СОЖ, кВт 0,09 Діапазон поперечних подач, мм/про 0,027-1,07 Опис Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606) Масивна станина верстата із сірого чавуну Загартовані та відшліфовані напрямні станини Механізм плавного пуску захищає двигун та збільшує термін служби приводу Механізм приводу шпинделя постійно працює у масляній ванні. Збільшений діаметр прохідного отвору Наявність знімного містка для збільшення діапазону оброблюваних деталей Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення Поштовховий режим роботи шпинделя Загартовані та відшліфовані шестерні в передній бабці та в коробці передач Регулювання зазорів напрямних за допомогою клинових планок Централізована система подачі мастила поздовжнього супорта Задня бабка, що регулюється в поперечному напрямку, для обточування конусів П'ятипозиційний вал з кулачками Передня бабка з фрикційною муфтою GH-2640 ZH DRO універсальний токарний верстат промислового призначення виробництва компанії JET. Він орієнтований на професіоналів галузі металообробки та дозволяє обточувати масивні заготовки з підвищеною швидкістю та якістю: ціна поділу ноніуса – 0,02 мм. Максимальний діаметр обробки над станиною цього верстата становить 660 мм, а над знімним містком gap - 870 мм. Відстань між центрами – 1015 мм. Багата заводська комплектація включає все необхідне, щоб у максимально стислий термін провести пусконалагодження обладнання та почати його експлуатувати. Разом зі верстатом за заявленою вартістю ви отримаєте систему подачі СОЖ, УЦІ, два люнети (один рухливий, другий нерухомий), планшайбу, чотирьох кулачковий патрон, перехідну втулку, центр, що обертається, не обертовий центр, опори для виставки верстата, набір інструменту для обслуговування і лампи освітлення. На верстат встановлено потужний асинхронний двигун на 7,5 кВт, передбачено 12 режимів швидкостей шпинделя, нижча швидкість 36 об/хв призначена для нарізування різьблення плашкою. Коробка подач GH-2640 ZH DRO має 65 режимів поздовжніх і поперечних автоматичних подач для нарізки метричної, дюймової, модульної та різьб. У цьому частота биття на шпинделі вбирається у 9 мікрон. Верстат поміщений на масивну станину з високотехнологічного чавуну, що дозволяє ефективно гасити вібрації та відводити тепло. Напрямні станини готуються за фірмовою технологією виробника. Передбачено прискорене переміщення супорта, педаль гальма та аварійного відключення.
