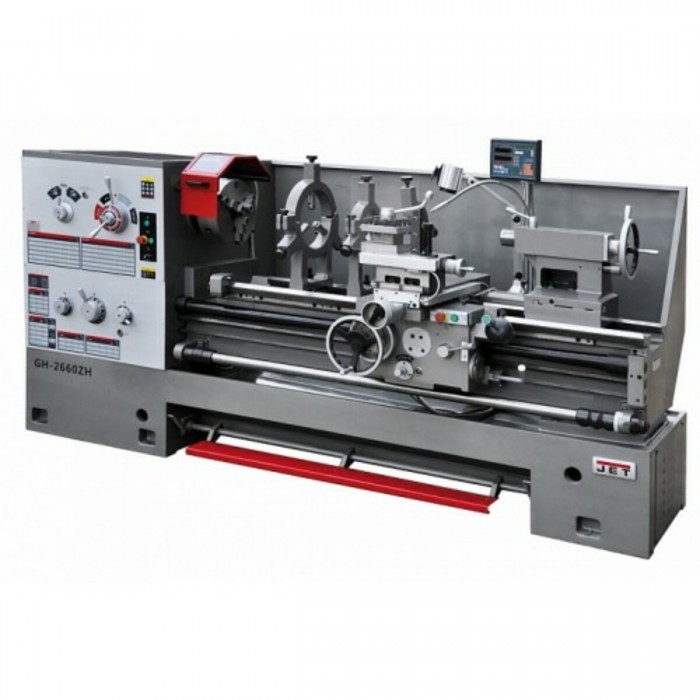

Токарно-гвинторізний станок JET GH-2660-ZH DRO+RFS

Токарно-гвинторізний станок JET GH-2660-ZH Конус шпинделя Ø113 1 20 Робочі параметри Конус пінолі задньої бабки MK5 Діапазон метричних різьблень, мм 1–14 Діапазон різьб, DP 56 – 4 Напруга, 400 Довжина, мм 3000 Поперечний хід задньої бабки, мм ±15 Макс. розмір інструменту, мм 32x32 Ширина, мм 1270 Дюймове різьблення, TPI 28 – 2 Потужність головного двигуна, кВт 7,5 (10 л.с.) S1 Крок ходового гвинта, мм 12 Висота, мм 1460 Кабель підключення (H07RN-F) 4x4мм² Відстань між центрами, мм 1500 Маса, кг 3145 Зовнішній запобіжник, А 25 Відстань між напрямними, мм 405 Кількість поздовжніх подач 65 Довжина в упаковці, см 330 Об'єм бака СОЖ, л 15 Прискорене переміщення поздовжнього супорта, м/хв 4,5 Ширина в упаковці, см 147 Хід поперечного супорта, мм 370 Прискорене переміщення поперечного супорта, м/хв 2 Кількість поперечних подач 65 Висота в упаковці, см 176 Хід верхнього супорта, мм 145 Діаметр обробки над станиною, мм 660 Маса в упаковці, кг 3265 Діаметр обробки над знімним містком, мм 870 Кількість метричних різьблень 22 Діаметр обробки над супортом, мм 420 Кількість швидкостей шпинделя 12 Довжина знімного містка, мм 200 Діаметр нерухомого люнета, мм 20–125/100–240 Кількість дюймових різьблень 30 Модульна різьба, MP 0,5 – 7 Приєднання шпинделя (затискний ексцентрик) DIN 55029 D1-8 Діаметр рухомого люнета, мм 20–100 Частота обертання шпинделя, об/хв 36-1600 Кількість модульних різьблень 18 Отвір шпинделя, мм Ø105 Хід пінолі задньої бабки, мм 150 Кількість харчових різьблень 24 Діапазон поздовжніх подач, мм/про 0,063-2,52 Номінальний струм, А 18 Потужність насоса СОЖ, кВт 0,09 Діапазон поперечних подач, мм/про 0,027-1,07 Опис Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606) Масивна станина верстата із сірого чавуну Загартовані та відшліфовані напрямні станини Механізм плавного пуску захищає двигун та збільшує термін служби приводу Механізм приводу шпинделя постійно працює у масляній ванні. Збільшений діаметр прохідного отвору Наявність знімного містка для збільшення діапазону оброблюваних деталей Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення Поштовховий режим роботи шпинделя Загартовані та відшліфовані шестерні в передній бабці та в коробці передач Регулювання зазорів напрямних за допомогою клинових планок Централізована система подачі мастила поздовжнього супорта Задня бабка, що регулюється в поперечному напрямку, для обточування конусів П'ятипозиційний вал з кулачками Передня бабка з фрикційною муфтою GH-2660 ZH DRO – універсальний токарно-гвинторізний верстат рівня промислового підприємства. Він дозволяє обробляти заготовки діаметром до 660 мм над станиною, до 870 мм зі знімним містком gap та до 420 мм над супортом. Відстань між центрами цієї моделі становить 1525 мм. Верстат поставляється в багатій комплектації, до неї входять система подачі СОЖ, УЦІ, два люнети (один рухливий, другий нерухомі, планшайба, 4-х кулачковий патрон, перехідна втулка, центр, що обертається, не обертається центр, опори для виставки верстата, набір інструменту для обслуговування та лампа освітлення Верстат оснащується асинхронним двигуном потужністю 7,5 кВт, встановлено 12 швидкостей обертання шпинделя. Передбачено низьку швидкість 36 об/хв для нарізування різьблення плашкою. Коробка подач має 65 поздовжніх та поперечних автоматичних режимів, що дозволяє нарізати всі відомі типи різьблення з високою точністю та якістю: частота биття на шпинделі не перевищує 9 мікрон, а ціна поділу ноніуса – 0,02 мм. На GH-2660 ZH DRO передбачені: поштовховий режим пуску двигуна для полегшення перемикання режимів швидкостей, швидке переміщення супорта, педаль гальма та екстреного відключення. Шестерні верстата ретельно гартуються і працюють у масляній ванні. Це дозволяє підвищити ресурс виробу, знизити шум та вирішити проблему охолодження. Як і всі верстати JET цього класу GH-2660 ZH DRO встановлюється на масивну станину з якісного чавуну, що дозволяє знизити вібрації та ефективно відводити тепло під час роботи.
